КПП коробка передач

Коробка передач механическая, КПП


MAN предоставляет широкий выбор механических коробок передач для каждого типа грузового автомобиля - в соответствии с мощностью и крутящим моментом двигателя. Механические коробки передач производства ZF встраиваются в единую систему и обеспечивают высокий уровень управляемости и комфорта, и при этом надежны и имеют долгий срок эксплуатации.
Механические коробки передач ZF обладают от 6 до 16 передач. - При этом на серии грузовиков малой и средней грузоподъемности и соответствующими двигателями устанавливаются 6-ти и 9-ти ступенчатые коробки передач. Грузовики средней и большой грузоподъемности оснащаются 9, 12 и 16 скоростными коробками передач.

Среднегрузопродъемные атвомобили и автомобили большой грузоподъемности могут оснащаться 12 и 16-ти ступенчатыми коробками передач MAN ComfortShift с системой (HGS) гидростатического переключения передач ServoShift с сервоприводом. Система Servoshift обеспечивает малое усилие для переключения передачи, и уменьшает ход рычага передач. 16 передач удобно переключаются между отдельными группами, с удобными диапазонами. Нажав кнопку на ручке рычага переключения передач можно переключать передачи без работы педалями газа и сцепления.
Для работы на стройплощадке коробка передач может поставляться также в версии с повышающей передачей.

Ecomid - переключение передач просто и экономично

  • 9 ступеней
  • Dashboard-compatible shift system
  • Компактный дизайн
  • Малый вес
  • Минимальный шум
  • Возможно установить интардер и отбор мощности

    механическая коробка передач КПП ZF 9 ступеней




Ecosplit - Технология управления грузовиками большой грузоподъемности

Чтобы доставлять тяжелый груз к месту назначения быстро экономично и сохранно, даже в трудных условиях и по бездорожью нужен мощный двигатель и трансмиссия, эффективно передающая мощность двигателя.
С облегченным 12 ступенчатым вариантом коробки передач водители дальнобойщики получат максимальный результат даже в случае двигателя с низким крутящим моментом - при трогании, наборе скорости и двигаясь с необходимой скоростью. 16 ступенчатая коробка передач демонстрирует свои лучшие качества в сложных условиях эксплуатациии и в условиях бездорожья. Распределение передаточных отношений специально расчитано на повышенные требования к транспортному средству. На этой коробке пердач ZF построена технология MAN MAN ComfortShift

  КПП, механическая коробка передач MAN Comfortshift 16  ступенеймеханическая коробка передач КПП ComfortShift  16 стуеней
  • 12 или 16 ступеней переключения передач
  • Компактный дизайн
  • Малый вес
  • Минимальный уровень шума
  • Servoshift - сервопривод для облегчения переключения передач
  • Ecosplit может быть оснащен отбором мощности через муфту или диск.
механическая коробка передач КПП ZF 9 ступеней

9 - ступенчатая механическая коробка передач КПП

механическая коробка передач КПП ZF 9 ступеней

коробка передач на 9 ступеней без сервопривода, рассчитана на установку на грузовые автомобили средней и малой мощности

КПП, механическая коробка передач MAN Comfortshift 16 ступеней

MAN Comfortshift ecosplit 16 скоростная механическая коробка передач

КПП, механическая коробка передач MAN Comfortshift 16 ступеней

КПП коробка передач механическая MAN Comfortshift, 16 ступеней, для автомобилей большой грузоподъемности, с сервоприводом

механическая 16 стуеней

КПП ComfortShift механическая 16 стуеней

механическая 16 стуеней



%cut% механическая КПП 16 ступеней
1. передатчик сигнала "нейтраль"
2. передатчик сигнала "задняя передача"
3. соединение электронного спидометра
4. точка подключения муфты ZF-PTO
5. вход
6. Сервопривод Servoshift
7. передатчик сигнала "смена диапазона"
8. слив масла
9. залив масла и проверк уровня
10. Передатчик сигнала "делитель"
КПП

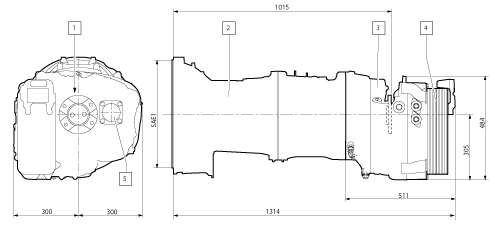

1. Выход
2. Трансмиссия ZF Ecosplit
3. Блок интардера
4. Масляно-жидкостный теплообменник
5. Подключение устройства отбора мощности
КПП

КПП

КПП

Механическая коробка передач с сервоприводом

механическая КПП 16 ступеней

кпп механическая 16 ступеней

механическая КПП 16 ступеней
